Card thu DH7508-S là một sản phẩm tiết kiệm chi phí được phát triển bởi công ty Xi’an NovaStar Tech Co., Ltd. (gọi tắt là NovaStar). Một card DH7508-S hỗ trợ độ phân giải lên đến 512×384@60Hz. Với nhiều chức năng như hiệu chỉnh độ sáng và màu sắc ở cấp độ pixel, điều chỉnh nhanh các đường tối hoặc sáng, hỗ trợ hình ảnh 3D và điều chỉnh gamma độc lập cho RGB, DH7508-S có thể cải thiện đáng kể hiệu ứng hiển thị và trải nghiệm người dùng.
DH7508-S sử dụng 8 cổng HUB75E tiêu chuẩn để giao tiếp, mang lại sự ổn định cao. Nó hỗ trợ lên đến 16 nhóm dữ liệu RGB song song. Nhờ thiết kế phần cứng tuân thủ tiêu chuẩn EMC, DH7508-S cải thiện khả năng tương thích điện từ và phù hợp cho nhiều cấu hình lắp đặt trên hiện trường.
| Thông Số | Giá Trị |
|---|---|
| Độ Phân Giải Tối Đa | 512×384@60Hz |
| Thông Số Điện | |
| - Điện Áp Đầu Vào | DC 3.8 V đến 5.5 V |
| - Dòng Điện Định Mức | 0.5 A |
| - Công Suất Tiêu Thụ Định Mức | 2.5 W |
| Môi Trường Hoạt Động | |
| - Nhiệt Độ | –20°C đến +70°C |
| - Độ Ẩm | 10% RH đến 90% RH, không ngưng tụ |
| Môi Trường Lưu Trữ | |
| - Nhiệt Độ | –25°C đến +125°C |
| - Độ Ẩm | 0% RH đến 95% RH, không ngưng tụ |
| Thông Số Vật Lý | |
| - Kích Thước | 95.5 mm × 109.1 mm × 18.5 mm |
| - Trọng Lượng Tịnh | 72.4 g (trọng lượng của một card thu tín hiệu duy nhất) |
| Thông Tin Đóng Gói | |
| - Quy Cách Đóng Gói | Mỗi card thu tín hiệu được đóng trong hộp nhựa |
| - Số Lượng Card Trong Mỗi Thùng | 100 card thu tín hiệu |
| - Kích Thước Thùng Đóng Gói | 625.0 mm × 180.0 mm × 470.0 mm |
Hiệu chỉnh độ sáng
Kết hợp với hệ thống hiệu chuẩn độ chính xác cao của NovaStar để hiệu chỉnh độ sáng từng điểm ảnh, loại bỏ hiệu quả sự chênh lệch độ sáng và đảm bảo độ đồng nhất cao về độ sáng.
Điều chỉnh nhanh các đường tối hoặc sáng
Các đường tối hoặc sáng gây ra do ghép nối các module và cabinet có thể được điều chỉnh để cải thiện trải nghiệm hình ảnh. Điều chỉnh dễ dàng và có hiệu lực ngay lập tức.
3D
Hỗ trợ hiển thị hình ảnh 3D khi kết hợp với bộ điều khiển LED hỗ trợ chức năng 3D.
Điều chỉnh gamma riêng cho RGB
Khi sử dụng cùng NovaLCT (V5.2.0 trở lên) và bộ điều khiển LED hỗ trợ chức năng này, card thu có thể điều chỉnh riêng gamma của đỏ, xanh lá và xanh dương, kiểm soát hiệu quả độ không đồng nhất hình ảnh ở điều kiện thang xám thấp và sự lệch cân bằng trắng, tạo ra hình ảnh chân thực hơn.
Xoay hình ảnh theo các góc 90°
Hình ảnh hiển thị có thể xoay theo các góc bội của 90° (0°/90°/180°/270°).
Tải nhanh hệ số hiệu chuẩn
Tải hệ số hiệu chuẩn nhanh chóng lên các card thu để nâng cao hiệu quả.
Mapping 1.1
Các cabinet có thể hiển thị số bộ điều khiển LED, số card thu và thông tin cổng Ethernet, giúp người dùng dễ dàng nắm bắt vị trí và sơ đồ kết nối của các card thu.
Cài đặt hình ảnh dự trữ trong card thu
Hình ảnh hiển thị trên màn hình khi khởi động, khi ngắt kết nối cáp Ethernet hoặc khi không có tín hiệu video có thể được tùy chỉnh.
Giám sát nhiệt độ và điện áp
Có thể giám sát nhiệt độ và điện áp của card thu mà không cần thiết bị ngoại vi.
LCD Cabinet
Mô-đun LCD của cabinet có thể hiển thị nhiệt độ, điện áp, thời gian chạy đơn lẻ và tổng thời gian chạy của card thu.
Phát hiện lỗi bit
Giám sát chất lượng giao tiếp của cổng Ethernet của card thu và ghi lại số lượng gói tin lỗi để hỗ trợ xử lý sự cố mạng.
Đọc lại chương trình firmware
Chương trình firmware của card thu có thể được đọc lại và lưu vào máy tính cục bộ.
Đọc lại tham số cấu hình
Các tham số cấu hình của card thu có thể được đọc lại và lưu vào máy tính cục bộ.
Sao lưu vòng lặp
Card thu và bộ điều khiển LED tạo thành một vòng lặp thông qua kết nối dòng chính và dự phòng. Nếu xảy ra sự cố tại một vị trí của các đường truyền, màn hình vẫn có thể hiển thị hình ảnh bình thường.
Sao lưu chương trình kép
Hai bản sao của chương trình firmware được lưu trong card thu tại nhà máy để tránh tình trạng card thu bị kẹt bất thường khi cập nhật chương trình.

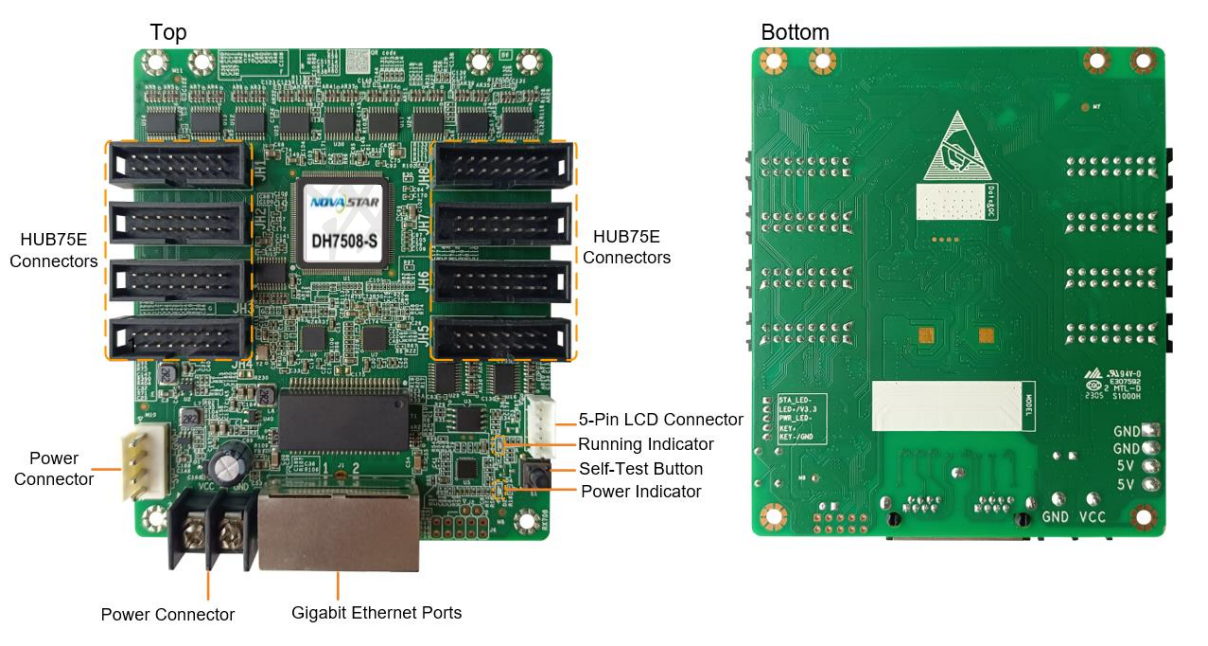

| Tên | Mô tả |
|---|---|
| HUB75E Connectors | Kết nối với module. |
| Power Connector | Kết nối với nguồn đầu vào. Có thể chọn bất kỳ đầu nối nào trong số này. |
| Gigabit Ethernet Ports | Kết nối với card gửi và nối tiếp các card thu khác. Mỗi cổng có thể được sử dụng như cổng đầu vào hoặc đầu ra. |
| Self-Test Button | Thiết lập mẫu kiểm tra. Sau khi cáp Ethernet ngắt kết nối, nhấn nút hai lần, và mẫu kiểm tra sẽ hiển thị trên màn hình. Nhấn lại để chuyển mẫu. |
| 5-Pin LCD Connector | Kết nối với LCD. |
| Chỉ báo | Màu sắc | Trạng thái | Mô tả |
|---|---|---|---|
| Chỉ báo hoạt động | Xanh lá | Nhấp nháy 1 lần mỗi giây | Card thu hoạt động bình thường. Kết nối cáp Ethernet và nguồn video đầu vào đều bình thường. |
| Nhấp nháy 1 lần mỗi 3 giây | Kết nối cáp Ethernet không bình thường. | ||
| Nhấp nháy 3 lần mỗi 0.5 giây | Kết nối cáp Ethernet bình thường nhưng không có nguồn video đầu vào. | ||
| Nhấp nháy 1 lần mỗi 0.2 giây | Card thu không tải được chương trình trong khu vực ứng dụng và đang sử dụng chương trình dự phòng. | ||
| Nhấp nháy 8 lần mỗi 0.5 giây | Xảy ra chuyển đổi dự phòng tại cổng Ethernet và sao lưu vòng lặp đã có hiệu lực. | ||
| Chỉ báo nguồn | Đỏ | Luôn sáng | Nguồn điện hoạt động bình thường. |
Card thu Novastar DH7508-S là một sản phẩm đáng chú ý trong danh mục card thu LED, mang đến hiệu suất ổn định, khả năng bảo trì dễ dàng và nhiều tính năng hỗ trợ cho người dùng. Với khả năng điều chỉnh linh hoạt và thiết kế thân thiện với người sử dụng, nó là một lựa chọn tuyệt vời cho các hệ thống màn hình LED.
